當前位置：首頁 - 產品展示

YWJ、WJ系列蝸輪絲杠升降機

概述

YWJ與WJ系列蝸輪絲杠升降機是通過蝸輪傳動絲杠完成提升，下降，推進，翻轉等功能，是一種基礎起重機器。廣泛應用于機械、冶金、建筑、水利、化工等行業，具有結構緊湊，安裝方便，使用靈活，使用壽命長等優點，既可通電帶動，又可手動，本系列蝸輪絲杠升降機可這自鎖，承載范圍為1噸～16噸。

使用條件

環境溫度：在-20℃-100℃條件下額定運行。

海拔高度：不超過1000米。

額定電壓：380V。

額定頻率：50Hz

電機接法：3Kw及以下為Y，4Kw及以上為△接法。

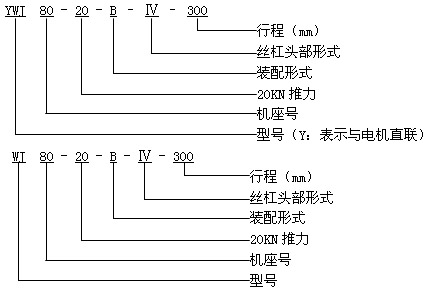

型號說明

YWJ和WJ系列蝸輪絲杠升降機有兩種安裝形式：

A型：絲杠（螺母）向上移動。

B型：絲杠（螺母）向下移動。

潤滑

升降機出廠前已經注入潤滑油，更換時間為10000小時。

技術數據

機座號	YWJ63	YWJ80	YWJ100	YWJ125	YWJ160	YWJ200
絲杠螺紋尺寸	Tr30×6	Tr40×7	Tr60×12	Tr60×12	Tr65×12	Tr90×16
最大提升力KN	10	20	50	70	120	160
最大壓力時最大提升高度mm	450	600	800	700	600	1000
絲杠每分鐘升程mm	348	420	475	560	550	970
蝸輪每轉升程mm	0.375	0.452	0.5	0.585	0.571	1

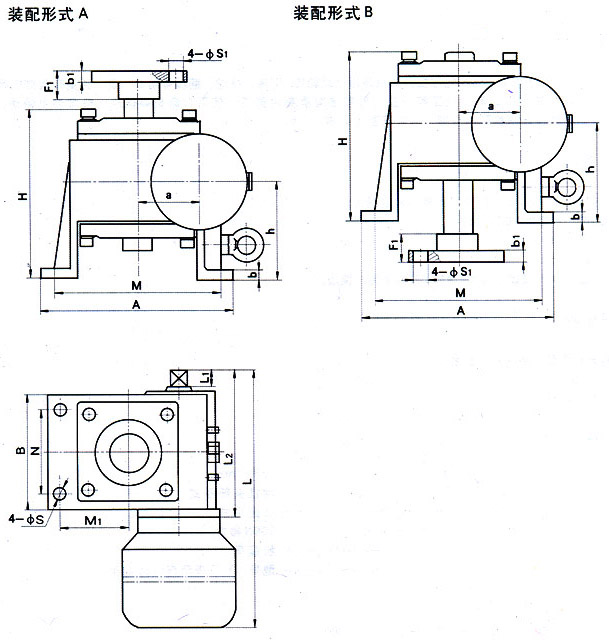

外形安裝尺寸：

型號	YWJ63	YWJ80	YWJ100	YWJ125	YWJ160	YWJ200
H	180	212	273	275	410	462
h	105	125	160	160	235	258
b	12	15	25	25	30	35
A	198	251	350	357	458	526
B	144	176	255	257	338	416
M	168	219	302	307	401	470
N	108	140	202	207	280	358
M1	84	109.5	151	153.5	200.5	235
L	500	596	747	847	1075	1278
L1	20	25	25	35	35	45
L2	201	256	347	336	460	538
a	63	80	100	125	160	200
S	15	15	18	18	22	22
S1	15	15	15	18	22	22
b1	12	18	20	20	20	25
F1	30	40	50	50	60	63

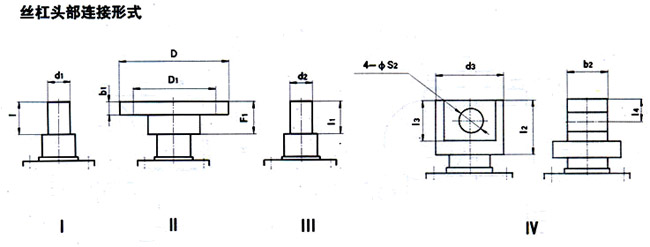

YWJ型蝸輪絲杠升降機絲杠頭部聯接形式

YWJ63、YWJ80、YWJ100、YWJ125、YWJ160、YWJ200型蝸輪絲杠升降機絲杠頭部聯接形式

型號			YWJ63	YWJ80	YWJ100	YWJ125	YWJ160	YWJ200
絲杠頭部連接形式	Ⅰ	d1	20	25	40	40	50	70
	Ⅰ	l	30	40	50	50	60	63
	Ⅱ	b1	12	18	20	20	20	25
		D	98	112	150	150	185	205
		D1	75	85	105	105	140	155
		F1	30	40	50	50	60	63
	Ⅲ	d2	M22*1.5	M30*2	M42*2	M42*2	M48*2	M72*3
	Ⅲ	l1	30	32	50	50	60	63
	Ⅳ	12	70	105	130	130	150	175
		d3	50	65	90	90	110	130
		l3	50	75	100	100	120	140
		l4	25	37.5	50	50	60	70
		b2	30	42	60	60	75	90
		S2	25	35	50	50	60	70

外形安裝尺寸

型號	WJ63	WJ80	WJ100	WJ125	WJ160	J200
H	180	212	273	275	410	462
h	105	125	160	160	235	258
b	12	15	25	25	30	35
A	198	251	350	357	458	526
B	144	176	255	257	338	416
M	168	219	302	307	401	470
N	108	140	202	207	280	358
M1	84	109.5	151	153.5	200.5	235
L	215	275	370	380	495	580
L1	20	25	25	35	35	45
L2	179	232	320	303	420	491
a	63	80	100	125	160	200
S	15	15	18	18	22	22
S1	15	15	15	18	22	22
S2	25	35	50	50	60	70
L3	30	35	45	70	70	80
F2	6	8	10	14	14	16
d4	20	25	35	50	50	60
F1	30	40	50	50	60	63
b1	12	18	20	20	20	25

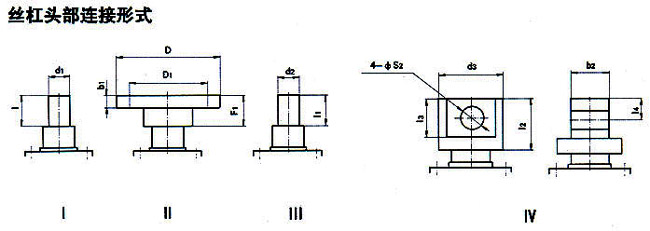

WJ型蝸輪絲杠升降機絲杠頭部聯接形式 WJ63、WJ80、WJ100、WJ125、WJ160、WJ200型蝸輪絲杠升降機絲杠頭部聯接形式

型號			WJ63	WJ80	WJ100	WJ125	WJ160	WJ200
絲杠頭部連接形式	Ⅰ	d1	20	25	40	40	50	70
	Ⅰ	l	30	40	50	50	60	63
	Ⅱ	b1	12	18	20	20	20	25
		D	98	112	150	150	185	205
		D1	75	85	105	105	140	155
		F1	30	40	50	50	60	63
	Ⅲ	d2	M22*1.5	M30*2	M42*2	M42*2	M48*2	M72*3
	Ⅲ	l1	30	32	50	50	60	63
	Ⅳ	l2	70	105	130	130	150	175
		d3	50	65	90	90	110	130
		l3	50	75	100	100	120	140
		l4	25	37.5	50	50	60	70
		b2	30	42	60	60	75	90
		S2	25	35	50	50	60	70
